Dreambox DM 7020

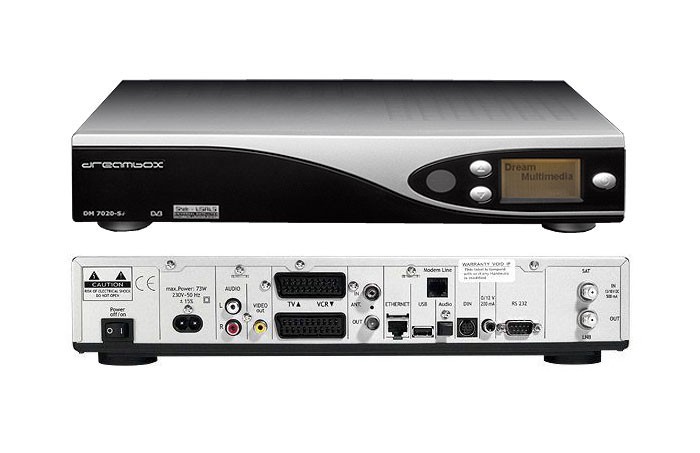

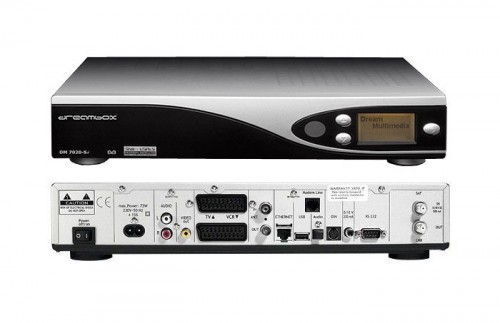

Спутниковый ресивер Dreambox DM 7020

Характеристики :

• 250 MГц PowerPC процессор (350 Mips)
• Открытый исходный код (Linux)
• Поддержка Linux Standard API (Direct-FB, Linux-FB, LIRC)
• 1 x DVB Common-интерфейс слот*
• 2 x Smartcard-Reader
• Интегрированный интерфейс слот для Compact Flash карт
• MPEG2 аппаратный декодер (полностью совместимый с DVB)
• Общий NIM DVB-S
• 10/100 MБит совместимый Ethernet интерфейс
• модем
• USB порт
• 12В переключатель
• V.24/RS232 интерфейс
• LCD дисплей большого размера
• Flash память 32 МБайт
• 96 Mбайт ОЗУ
• интегрированный IDE UDMA66 интерфейс
• Поддержка внутреннего HDD 3,5″ любого объёма
• неограниченный перечень ТВ/Радио каналов
• время переключения канала < 1 секунда
• полностью автоматическая функция сканирования
• поддержка списка программных пакетов
• поддержка EPG (электронный путеводитель по программам)
• поддержка субтитров
• поддержка многократного LNB-контроля переключения (DiSEqC)
• полностью адаптируемый OSD на разных языках и поддержка скинов
• Цифровой интерфейс S/PDIF (AC-3)
• 2 x Scart-интерфейса
• RF модулятор
• Audio/Video выход
• MINI-DIN разъем для внешнего IR (send)

Технические характеристики DreamBox DM7020 :

DBS-Тюнер:

• Частотный диапазон 950 …. 2150 МГц
• Уровень сигнала — 65 dBm …. — 25 dBm
• Соотношение сигнал/шум 12 дБ макс.
• Разъем входа DBS-Тюнера F-Тип, мама
• Входное полное сопротивление 75 Ом
• AFC +/- 3 МГц
• Форма демодуляции QPSK
• FEC Витерби и Рида-Соломона
• Величина Витерби 1/2, 2/3, 3/4, 5/6, 7/8, автоматическая ассимиляция
• Коэффициент сглаживания 35 %
• Демультиплексирование согласно ISO 13818-1

Общий интерфейс:

• Общая потребляемая мощность интерфейсом макс. 0,3A/5В

Видео декодер:

• MPEG-2 и MPEG-1 совместимый
• Видео стандарт PAL G/ 25 Гц
• Видео формат 4:3/16:9
• Формат 16:9, автоматическая ассимиляция для 16:9 TВ (через Scart)
• Конверт для 4:3 ТВ

Аудио декодер:

• MPEG-1 и MPEG-2, уровень I и II
• Двойной режим аудио (main/sub), стерео
• Частота: 32 / 44.1 / 48 / 16 / 22.05 / 24 kГц

Аналоговый выход:

• Уровень выхода L/R 0,5 Vss на 600 Oм
• THD > 60 дБ (1 кГц)
• Перекрестная помеха < -65 дБ

Цифровой выход:

• Уровень выхода 0,5 Vss на 75 Oм
• Дискретная фильтрация 32 kГц, 44.1 kГц, 48 kГц
• S/PDIF-оптический выход (AC3)

Видео параметры:

• Уровень входа FBAS 1 Vss +/- 0.3 дБ на 75 Oм
• Фильтр телетекста соответствует стандарту ETS 300 472

ТВ-Scart:

• Выход: FBAS, RGB, S-Video, компонент

VCR-Scart:

• FBAS

Последовательный интерфейс RS 232:

• Тип RS232 реверсивный
• Скорость передачи данных 115,2 кБит/с макс.
• Коннектор SUB-D-9
• Функция: Обновление програмного обеспечения

Ethernet:

• 10/100 Мбит совместимый интерфейс
• Функция: Обновление програмного обеспечения, подсоединение к ПК

USB:

• USB 1.2 порт

Mini DIN:

• I2C для потоковой передачи данных внешних устройств
• IR функция

UDMA66 IDE интерфейс:

• Внутреннее подключение HDD
• Слот для Compact Flash

LNB мощность и поляризация:

• LNB текущее 500 мA макс. ; защита от короткого замыкания
• LNB вертикаль — напряжение < 14 В без нагрузки > 11,5 В при 400 мA
• LNB горизонталь — напряжение < 20В без нагрузки > 17,3 В при 400 мA
• LNB выкл. в спящем режиме

Поддерживаемые DiSEqC протоколы:

• DiSEqC 1.0/1.2 SAT POSITION / SAT OPTION
• DiSEqC — Rotor Control

Потребляемая мощность:

• < 20 Вт (в рабочем режиме, горизонтальная поляризация / 400мA LNB)
• < 11Вт (в рабочем режиме, без LNB)
• < 4W (спящий режим)

Напряжение питания:

• 230В, 50 Гц, +/- 15%

Физические характеристики:

• Температура окружающей среды +15°C…+35°C
• Влажность < 80%
• Размеры (Ш x Д x В): 374 мм x 230 мм x 75 мм
• Вес: 1,8 кг без HDD
