Что такое высокочастотный модулятор (RF)

Принцип работы высокочастотного модулятора

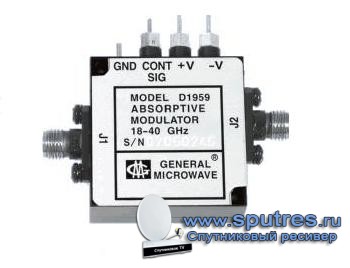

Высокочастотный модулятор (или RF-модулятор) Высокочастотный модулятор (или RF-модулятор) – это устройство, которое предназначено для преобразования аудио- и видеосигналов с низкой частотой в дециметровый канал. Более простые из них имеют разъемы типа «тюльпанов» и один выход для коаксиального кабеля, через который передается сигнал. Современные устройства могут содержать и композитные, и RGB, и другие выходы. К ВЧ выходу также можно подключить сплиттер, чтобы сделать разводку на большое количество телевизоров.

Раньше ресиверы оснащались выходом ВЧ для того, чтобы можно было подключаться к старым моделям ТВ, у которых только один выход под антенну.

С помощью этого модулятора можно передавать картинку с ресивера, DVD-плеера, видеокамеры и других устройств сразу на несколько телевизоров. Причем, передаваемый видеосигнал будет отображаться как телеканал. Так как источник сигнала всего один, то и транслируемая картинка на всех телевизорах будет одна и та же. Эта технология довольно удобна для пользователей, имеющих несколько телевизоров.

Процесс изменения параметров частоты под воздействием полезного сигнала называется модуляцией, а сам этот полезный информационный сигнал называется модулирующим.

В основу работы ВЧ-модулятора положен принцип, который заключается в модуляции сигнала до высокой частоты. В таком виде сигнал можно транслировать по проводам на большие расстояния. Чтобы телевизор воспроизводил его, он должен иметь демодулятор, который будет преобразовывать полученный высокочастотный сигнал в аналоговый.

Немного истории…

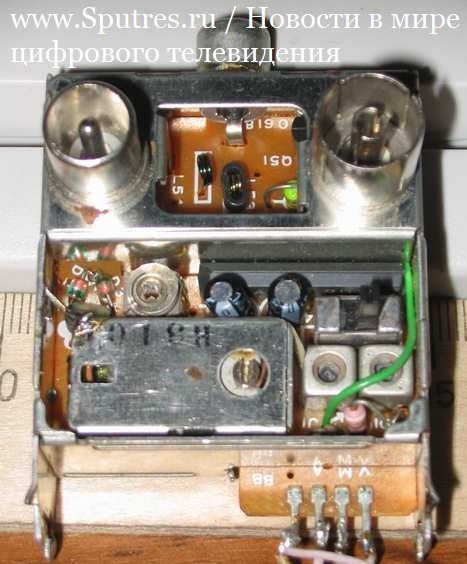

Первые Высокочастотные модуляторыПервые RF-модуляторы имели относительно невысокое качество передаваемой картинки. При модуляции и последующей демодуляции сигнала происходят некоторые потери сигнала, поэтому качество полученного изображения получается невысоким. ВЧ-модулятор можно назвать высокочастотным генератором для преобразования видео и аудио в сигнал, который легко передается на дальние расстояния.
В прежние времена RF-модуляторы разрабатывали и выпускали компании, производящие телевизоры, DVD-проигрыватели, игровые приставки и прочие устройства. Модуляторы были встроенными и являлись частью конструкции самой видеотехники.
Со временем популярность приобрели внешние RF-модуляторы. Их производством и совершенствованием сейчас занимаются специализированные компании, что положительно сказалось на качестве передачи сигнала. В результате использования специальных фильтров, которые блокируют частоты, несущие различные шумы, потери сигнала стали минимальны.

Порядок подключения внешнего ВЧ-модулятора

  1. Антенным кабелем (75 Ом) соединяется выход телевизора с разъемом RF OUT
  2. Подключается источник A/V сигнала к выходу AV IN модулятора
  3. Включается модулятор, осуществляется поиск каналов на телевизоре до появления четкой картинки на экране
  4. В случае, когда сигнал ВЧ-модулятора нужно подмешать в уже имеющиеся телеканалы, кабель от антенны необходимо подключать к разъему RF IN. Стоит отметить, что при подключении устройства несущие частоты имеющихся каналов не должны совпадать с несущей частотой модулятора. Если такое произошло, то выбирается другой канал на модуляторе с помощью регулятора на его передней панели.
