OTAU TV переводит вещание на новый спутник. В связи с этим абоненты должны перенастроить оборудование.

Для справки. OTAU TV – это спутниковый оператор Казахстана. Он предлагает свыше 100 теле- и радиоканалов, 57 из которых доступны бесплатно, без внесения абонентской платы. Услуги оператора доступны в любом регионе Казахстана. Одним из преимуществ компании является удобное меню. Пользователи могут выбрать 1 из 3 языков и пользоваться такими дополнительными функциями, как родительский контроль, программа передач и пр.

Для начала убедитесь в том, что:

 1.  В поле зрения антенны отсутствуют любые виды помех в виде деревьев, высокоэтажных зданий и пр., и создается прямая видимость на спутник.

 2.  Вы сможете надежно прикрепить «тарелку» к зданию.

 3.  В случае необходимости проведения сервисных работ вы сможете беспрепятственно добраться к антенне.

 4.  На «тарелку» не попадут ливневые воды или льдины с крыши.

 5.  Антенна расположена на минимальном расстоянии от спутникового ресивера.

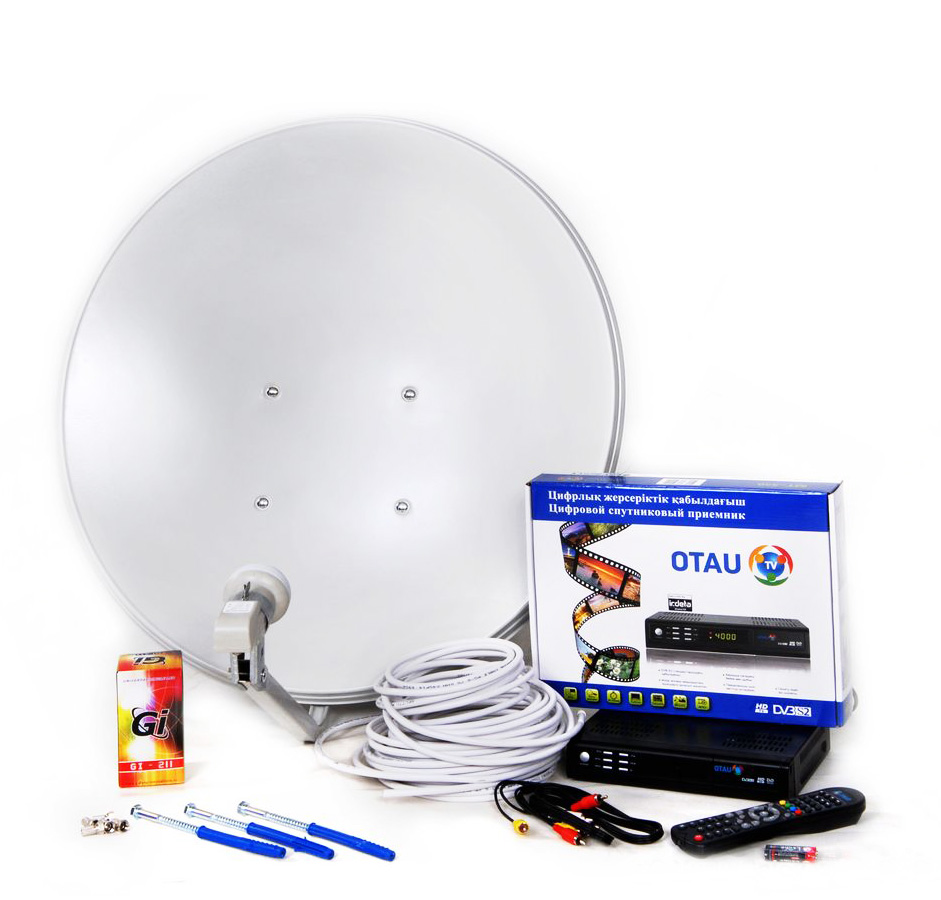

Абонентский комплект состоит из следующих элементов

Абонентский комплект состоит из следующих элементов:

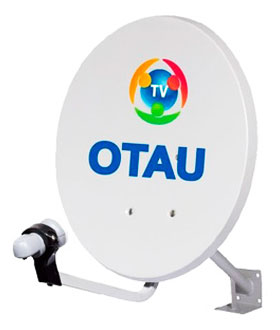

 1.  Офсетная «тарелка» в сборке с рефлектором, тягами, опорой, позиционером, крепежом, держателем облучателяОфсетная «тарелка» в сборке с рефлектором, тягами, опорой, позиционером, крепежом, держателем облучателя. В зависимости от региона установки диаметр антенны может составлять от 90 до 120 см.

Малошумящий усилительный блок

 2.  Малошумящий усилительный блок.

разъемы F- типа под обжим

 3.  Разъемы F- типа под обжим.

 4.  Кабель RG-6.

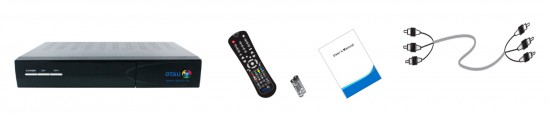

Абонентский ресивер или САМ-модуль

 5.  Абонентский ресивер или САМ-модуль. Первый вариант совместим с любыми видами телевизоров. Второй – только с теми, которые оборудованы CI-разъемом.

Что необходимо знать перед перенастройкой оборудования

Объем проведения работ зависит от многих факторов. Учитывается место, в котором размещена спутниковая антенна. Принимается во внимание длина кабеля и место, в котором размещен абонентский ресивер. Если оборудование размещено согласно рекомендациям оператора, то большая часть действий будет сосредоточена на перенастройке антенны. Если при установке антенны вы не придерживались рекомендаций, не исключено, что потребуется перенос «тарелки» в другое место. Вначале необходимо перенастроить спутниковый ресивер или телевизор (при использовании САМ-модуля).

Для справки. KazSat-3 – национальный спутник Казахстана. Он был изготовлен специалистами ОАО «Информационные спутниковые системы» имени академика М.Ф. Решетнёва». Правительство Казахстана приняло решение о его создании еще в 2010 оду. Космический аппарат имеет 28 транспондера Ku-диапазона. 1 марта в средства массовой информации поступили данные о том, что тестирование завершено успешно. И абоненты начали переход на новый спутник.

Руководство по перенастройке ресивера

Если вы успели обновить программное обеспечение приемника до последней версии, то вам необходимо сбросить настройки на заводские. Войдите в меню и выберите спутник KazSat-3. В нижней части экрана телевизора появятся данные об уровне и качестве сигнала. В случае если вы не обновляли программное обеспечение до последней версии, придется вначале сделать это. В противном случае вы не найдете KazSat-3 в перечне доступных КА.

Руководство по перенастройке САМ-модуля

Обладатели САМ-модулей должны выполнить следующие действия. Войдите в настройки телевизора и измените КА Intelsat 904 (60°E) на КА KazSat-3 (58,5°Е). Если вы не найдете в перечне этого спутника, можете ввести его название вручную как «Пользовательский». После выбора спутника переходим к изменению частоты. Меняем LNB на «9750». Далее добавляем 6 транспондеров, пользуемся настройками, указанными в приложении 1 ниже. Для этого заходим в меню настройки/изменения параметров транспондера. Выбираем добавленные транспондеры и проверяем, соответствует ли сигнал необходимому уровню. Это можно сделать только при предварительно настроенной антенне.

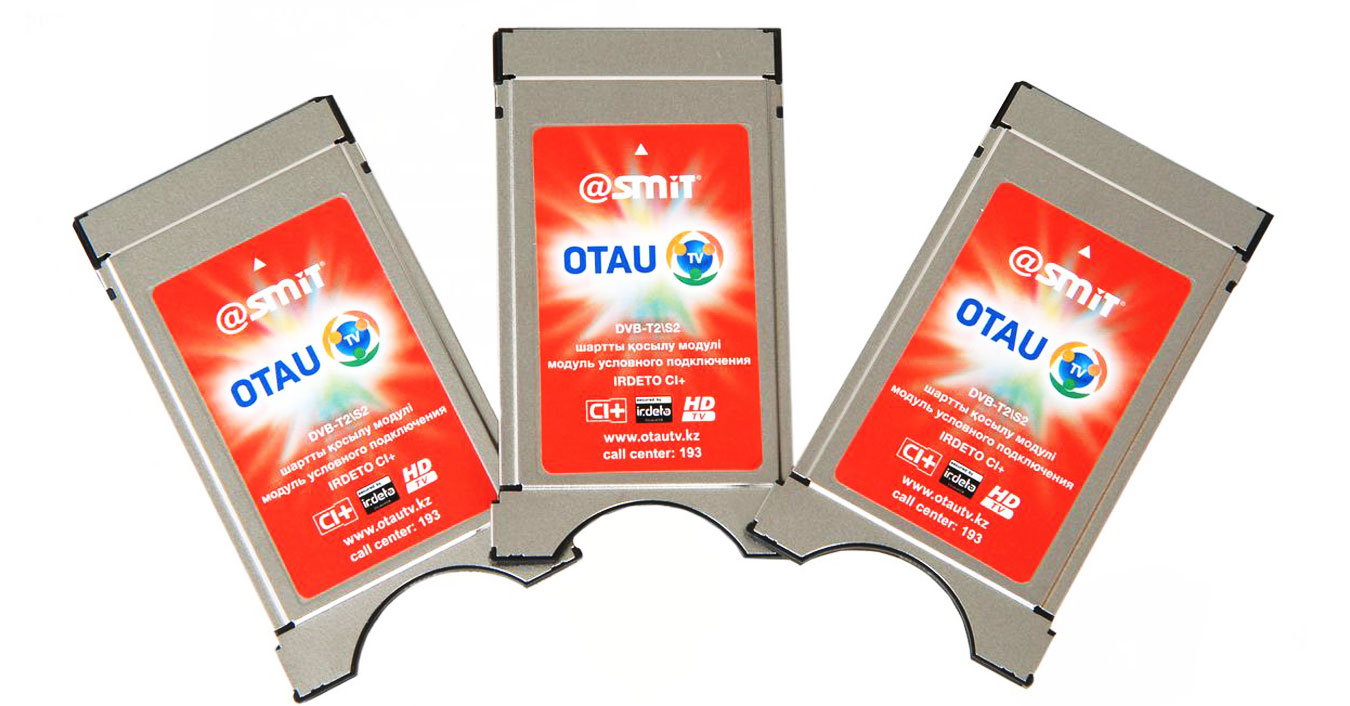

САМ-модуль – это электронное устройство, которое используется в качестве адаптера системы кодирования

Для справки. САМ-модуль – это электронное устройство, которое используется в качестве адаптера системы кодирования. Они предоставляют абонентам доступ к медиаконтенту в цифровом телевидении. САМ-модули — отличная альтернатива спутниковым ресиверам, так как не занимают лишнего места и выполняют все необходимые функции.

пп/п

Космический аппарат Номер транспондера Центральная частота на радиолинии вниз, МГц Поляризация на радиолиниивниз Примечание
1 KazSat-3

луч №2

B2 10720 Н-горизонтальная Длявсех мультиплексовиспользуются следующие параметры:

Модуляция 8PSK,FEC 3/4, символьная скорость 30 000 Сим/с

2 B4 10762 Н-горизонтальная
3 B6 10804 Н-горизонтальная
4 B8 10846 Н-горизонтальная
5 B10 10887 Н-горизонтальная
6 B12 10929 Н-горизонтальная

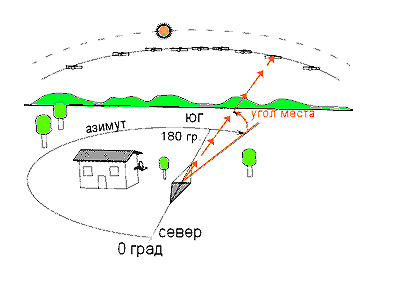

Примечание: Под углом имеется в виду угол, на который отклоняется линия прямой видимости на КА по горизонтали. Под азимутом имеется в виду угол между направлением, которое указывает на КА, и севером.

Руководство по перенастройке спутниковой антенны:

настройка спутниковой антенны

настройка спутниковой антенны

 1.  Определите координаты оптимального размещения «тарелки». С помощью специального прибора (GPS-модуля) определите подходящую широту и долготу.

 2.  Рассчитайте оптимальные значения азимута и угла места. Затем определите значение «угол наклона МШУ(LNB)». Настройку антенны выполняйте только после того, как будут известны все значения. Расчет можно произвести по интернету, с помощью специальных программ, или с помощью приложений для мобильных устройств, работающих на базе Android и MacOS.

ОБРАТИТЕ ВНИМАНИЕ! В РАЗНЫХ РЕГИОНАХ КАЗАХСТАНА БУДУТ РАЗНЫЕ ПАРАМЕТРЫ. ЕДИНОГО СТАНДАРТА НЕ СУЩЕСТВУЕТ.

 3.  Далее пробуем повернуть антенну по азимуту, ориентируясь на параметры спутника KazSat-3 (58,5°Е). Для определения правильности положения используем прибор Satfinder либо один из его аналогов. Настройку антенны можно осуществить и вручную, без использования специальных приборов. Но это будет немного затруднительно. В этом случае ориентируемся на уровень и качество сигнала. Необходимо добиться, чтобы приемник выводил на экран телевизора максимально качественную картинку. Для этого пробуем менять угол места.

 4.  Далее необходимо отрегулировать поляризацию МШУ(LNB).

ОБРАТИТЕ ВНИМАНИЕ! ЕСЛИ РАНЕЕ ИСПОЛЬЗОВАЛАСЬ ТОЛЬКО ОДНОПОЛОСНАЯ МШУ, ТО ВАМ НЕОБХОДИМО ЗАМЕНИТЬ ЕЕ. ЕЕ ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ НЕ ПОЗВОЛЯЮТ ПРИНЯТЬ СИГНАЛ НОВОГО КА.

После настройки антенны переходим к настройке телеканалов.

Для справки. Satfinder – это специальный прибор, который используется в настройке спутниковых антенн. Он представлен в виде маленького ресивера. С помощью короткого кабеля он подключается к спутниковому конвектору. Шкала прибора позволяет определить точность наведения антенны на нужный спутник.

Как перенастроить телеканалы

Заходим в МЕНЮ и выбираем «Поиск каналов». Подтверждаем свой выбор путем нажатия кнопки «ОК». Необходимо подождать, пока не закончится поиск полного перечня телеканалов.

Что делать дальше

Когда все необходимые настройки выполнены, следует убедиться в корректной работе комплекта. Абонент должен сообщить представителям «Казтелерадио» о переходе на КА KazSat-3. Для этого необходимо связаться со службой поддержки по телефону 193,+7(727)2 581 500.

Оператор предупреждает, что все работы должны проводиться специалистами, которые прошли соответствующее обучение.
