Настройка спутниковой антенны при помощи прибора Sat-Finder инструкция

Установка и настройка спутниковой антенны требует довольно большого комплекта инструментов и различной настроечной техники. Зачастую, спутниковая антенна бывает установлена в труднодоступном месте, и применять всю эту технику достаточно неудобно. В таких случаях для настройки используют специальные устройства, например, индикаторы сигнала, которые подключаются в непосредственной близости от спутниковой антенны.

Сейчас довольно популярным прибором для настройки спутниковой антенны является Sat-Finder. О нем мы и расскажем в данной статье.

Sat-Finder («спутник»-«искатель») – это устройство для настройки спутниковой антенны. При его использовании не требуется ни ресивер, ни телевизор.

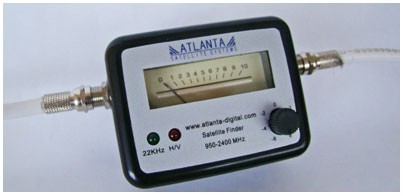

Выглядит индикатор настройки Sat-Finder примерно так:

индикатор настройки Sat-Finder

индикатор настройки Sat-Finder

Данная модель имеет звуковую сигнализацию наличия спутникового сигнала, регулятор чувствительности, индикатор вида поляризации и индикатор наличия сигнала управления диапазонами конвертора «22 KHz». Подобный прибор можно приобрести за 400 – 700 рублей.

Наиболее популярный способ настройки спутниковой антенны – с помощью спутникового приемника (ресивера) и телевизора. В данном случае нет никаких дополнительных трат, поэтому им чаще всего и пользуются. Мы рассмотрим этот способ, чтобы нам стало проще разобраться с работой прибора Sat-Finder.

Итак, берем небольшой переносной телевизор и ресивер и идем туда, где установлена спутниковая антенна. Хорошо, если она установлена рядом с вашим окном, тогда её можно настроить, не выходя из дома. Довольно часто антенну устанавливают на крыше, тогда нам понадобится переноска или удлинитель, чтобы можно было включить телевизор и ресивер в сеть. Схема подключения устройств такая же, как и при постоянной эксплуатации, то есть кабель от конвертора на антенне подсоединяется к ресиверу, ресивер к телевизору. Единственным отличием является то, что здесь нужно использовать дополнительный кабель для настройки (длиной 1,5 – 2 метра), а не тот, который протянут в само помещение.

Наиболее популярный способ настройки спутниковой антенны – с помощью спутникового приемника (ресивера) и телевизора

После того, как все подключили, в ресивере нужно выставить необходимые параметры транспондера. Далее идет непосредственно настройка спутниковой антенны на спутник, при которой смотрят на экран телевизора до того момента, как появится сигнал.

Недостатки данного способа настройки следующие:

 1.  Если спутниковая антенна установлена в труднодоступном месте, то довольно сложно разместить рядом с ней переносной телевизор и ресивер

 2.  Существует необходимость подведения электричества к месту настройки, а это иногда может потребовать нескольких десятков метров удлинительного провода.

 3.  Зимой, при минусовой температуре, настроечная аппаратура может выйти из строя из-за переохлаждения. Ведь и телевизор, и ресивер предназначены для работы в помещении при комнатной температуре.

 4.  Размещение и подключение всех устройств занимает довольно много времени, что несколько обременительно, особенно для тех, кто занимается настройкой спутниковых антенн профессионально, выполняя несколько заказов в день.

Однако у такого варианта настройки есть и существенные преимущества, которые способны перекрыть все эти незначительные минусы:

 1.  Результат проведенной настройки виден сразу, и если он вас не удовлетворяет, можно продолжить настройку до достижения лучшего результата.

 2.  Исключена ошибка настройки не на тот спутник, так как он сразу сканируется, и на экран телевизора выдается результат: какие пакеты теле- и радиоканалов присутствуют на данном спутнике.

Теперь разберемся с настройкой спутниковой антенны прибором Sat-Finder.

Здесь вам уже не понадобится тащить к месту установленной антенны переносной телевизор и спутниковый ресивер. Нам потребуется только Sat-Finder, который имеет довольно компактный размер и легко умещается в кармане.

Подключение и использование индикатора сигнала достаточно простое. Подключенный к конвертору спутниковый ресивер мы не трогаем и оставляем его на месте. В сеть его пока тоже включать не нужно.

МЕРЫ ПРЕДОСТОРОЖНОСТИ! Между конвертором и ресивером постоянно присутствует некоторый потенциал разностного напряжения. В связи с этим, чтобы избежать поломки какого-либо устройства, подсоединять и отсоединять коаксиальный кабель необходимо только при выключенном из сети ресивере, так как при прикасании штекера к разъему может возникнуть разрядная искра.

Индикатор Sat-Finder подключается к спутниковой антенне также с помощью настроечного кабеля, имеющего установленные разъемы-коннекторы с двух сторон. Кабель не должен быть слишком длинным, иначе неудобно будет работать. Оптимальная длина – 0,5 – 1,5 метра.

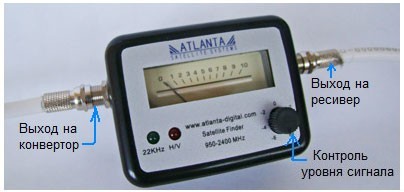

Sat-Finder устанавливается между ресивером и конвертором в том месте, где будет проводиться настройка, то есть в непосредственной близости антенны. Смотрим на надписи у разъемов на корпусе индикатора. Разъем с надписью LNB нужен для подключения настроечного кабеля, идущего к антенне, а разъем с надписью «REC» — для кабеля, соединяющего Sat-Finder с ресивером.

Sat-Finder устанавливается между ресивером и конвертором

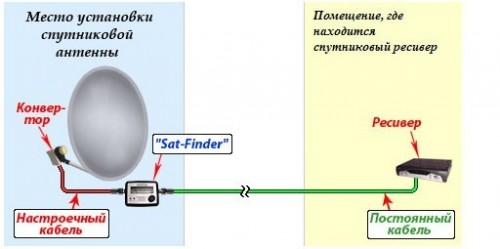

Обратите внимание, что индикатор сигнала необходимо разместить ЗА зеркалом спутниковой тарелки, чтобы защитить его от электромагнитных волн, которые будут от неё отражаться. Спутниковый сигнал, отражаясь от антенны, может вызвать хаотические показания устройства. На картинке показано подключение прибора к спутниковой тарелке. Здесь Sat-Finder расположен перед зеркалом антенны исключительно ради примера.

Sat-Finder («спутник»-«искатель») – это устройство для настройки спутниковой антенны

Как только мы подключили Sat-Finder к антенне, возвращаемся домой и включаем в сеть ресивер. Если присоединять индикатор сигнала со включенным ресивером, то могут возникнуть некоторые проблемы. Например, ресивер может просто зависнуть и придется его перезагружать заново, также конвертор или тюнер ресивера может выйти из строя из-за возникшей искры. В общем, лучше не рисковать, и предварительно выключить питание ресивера.

Итак, ресивер включен. Теперь вводим в него действующий транспондер (можно выбрать из списка), который находится на настраиваемом спутнике. Для лучшего результата рекомендуется выбирать тот транспондер, который транслирует несколько каналов, так как параметры такого транспондера обычно не меняются или меняются очень редко. Оставляем наш приемник в таком положении и возвращаемся к спутниковой антенне и индикатору сигнала.

Принцип работы индикатора сигнала Sat-Finder довольно простой. Когда мы включили питание ресивера, напряжение (13 В или 18 В) идет на конвертор, причем Sat-Finder также включается и начинает работать. Вы увидите подсветку стрелочного индикатора и небольшое отклонение самой стрелки на устройстве.

После включения прибора, нужно с помощью регулятора чувствительности поставить стрелку индикатора примерно на половину шкалы или чуть меньше (на 4-5 делений). Если при таком уровне чувствительности устройство начинает пищать, то нужно ещё немного убавить чувствительность, до тех пор, пока звук не прекратится.

Здесь стоит отметить, что более дешевые индикаторы сигнала с некоторыми спутниковыми ресиверами работают не совсем корректно. Об этом следует помнить, если вы хотите профессионально заняться настройкой спутниковых антенн. В таком случае необходимо либо приобрести более дорогую модель Sat-Finder, либо же настраивать антенну с помощью переносного телевизора и ресивера, так как профессиональные устройства стоят довольно дорого.

Следующий этап требует от вас некоторых знаний и опыта в настройке антенны. Если у вас подобного опыта нет, то советуем ознакомиться со статьей «Как установить и настроить спутниковую антенну».

Продолжим. Направляем нашу антенну в сторону спутника, на который идет настройка. Нужно менять вертикальное положение антенны и её наклон, чтобы добиться отклонения стрелки индикатора на максимальное значение (по возможности). Если стрелка прибора уйдет вправо за край шкалы, то есть зашкалит, то надо уменьшить чувствительность прибора. Когда вы добьетесь такого положения спутниковой антенны, при котором стрелка будет стоять на максимальном значении, её крепежи можно будет затянуть.

На этом настройка не окончена. Нам нужно опять вернуться к ресиверу и просканировать выбранный транспондер. При этом вы должны удостовериться в том, что настроились на тот спутник, который вам нужен, потому что у некоторых транспондеров с разных спутников параметры совпадают. Как только вы убедились в правильности настройки, Sat-Finder можно отсоединять. Настройка окончена.

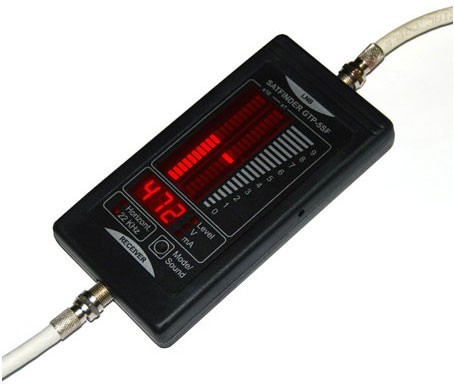

Цифровой автоматический индикатор Satfinder GTP

Цифровой автоматический индикатор Satfinder GTP

Гораздо проще использовать для настройки спутниковой антенны не механический индикатор сигнала со стрелкой, а автоматический, например Satfinder GTP. Это устройство полностью автоматическое, и здесь уже не нужно вручную регулировать чувствительность сигнала.

Стоимость такого прибора 1500-2500 рублей.

Использовать прибор довольно просто. Его подключают так же, как и рассмотренный выше Sat-Finder. Если на спутниковой антенне установлен переключатель DiSEqC с несколькими конверторами, то Sat-Finder подключаем до него.

Перед непосредственно настройкой антенны производятся те же действия, что и при настройке прибором со стрелкой, описанной выше. То есть в ресивере мы выбираем нужный спутник, включаем питание, направляем антенну в сторону спутника. Прибор включится автоматически при включении в сеть ресивера. Вы увидите, что на индикаторе засветятся два сегмента. Медленно поворачивая антенну вправо/влево и вверх/вниз, добиваемся того, чтобы на левой шкале прибора загорелось как можно больше сегментов.

Результаты настройки спутникового сигнала, принимаемого антенной, отображаются на двух светодиодных шкалах и сопровождаются звуковыми сигналами. Звук можно включить или выключить, для этого предусмотрена специальная кнопка, рядом с зеленым светодиодом. Чем лучше точность настройки спутниковой антенны, тем больше будет частота звукового сигнала. Зеленый светодиод показывает вертикальную и горизонтальную поляризацию (v/h); красный – наличие частоты 22 кГц. Шкала справа более чувствительна и показывает единицы измерения, шкала слева более грубая, она показывает десятки единиц измерения. После того, как вы добьетесь максимальных показателей, настройку можно закончить. После чего отсоединяете Satfinder и подключаете конвертор непосредственно к ресиверу. Если ваша антенна имеет несколько конверторов, то нужно проводить настройку на спутник для каждого конвертора отдельно.

На рисунке представлены моменты настройки антенны:

1) Антенна не настроена
Антенна не настроена
2) Антенна плохо настроена
Антенна плохо настроена
3) Антенна настроена максимально
Антенна настроена максимально
