Настройка «Триколор ТВ»

Приемное оборудование

www.SputRes.ru / Обзоры спутниковых ресиверов и не только

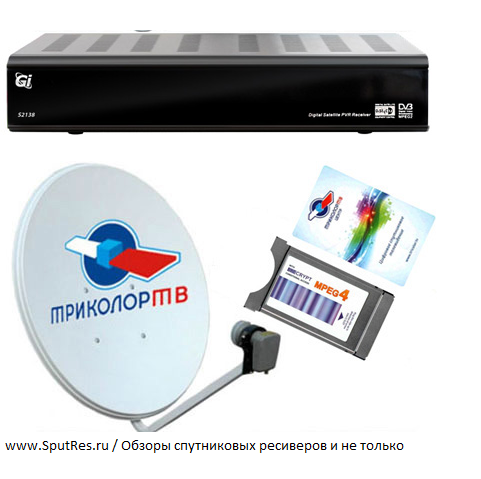

Чтобы стать абонентом «Триколор ТВ», необходимо приобрести комплект оборудования, в который входят: спутниковая антенна, ресивер, конвертер, коаксиальный кабель нужной длины. Данное оборудование можно купить у авторизованного дилера ЗАО «Национальная спутниковая компания». На официальном сайте «Триколор ТВ» можно выбрать сертифицированного дилера. Установщик оборудования непосредственно расскажет вам о стоимости комплекта, которая зависит от сложности монтажа и от отдаленности места установки.
Кроме того, комплект можно приобрести в торговых розничных сетях. На сайте также имеется информация по адресам магазинов.

Изменения в пакетировании "Триколор ТВ" и "Триколор ТВ-Сибирь"

Оператор «Триколор ТВ» привязывает свои карты доступа к определенному оборудованию. Но все же, абонентам предоставляется возможность выбрать понравившееся устройство, так как компания рекомендует не только ресиверы, но и CAM-модули.

Для приема сигнала «Триколор ТВ» на европейской части России рекомендованы следующие устройства:

Цифровые спутниковые приемники:

Новые ресиверы от «General Satellite»

  • GS-8306S
  • GS 8305
  • HD-9303 – снят с производства
  • GS-8304 – снят с производства
  • GS-8302 – снят с производства
  • GS-8300, GS-8300N – снят с производства
  • DRS 5003 – снят с производства
  • GS-7300 – снят с производства
  • DRS-8300 – снят с производства
  • DRE-5000, DRS-5001 – снят с производства
  • DRE-4000 – снят с производства

Однопрограммные модули условного доступа:

  • CAM WEST DRE MPEG-4 /CASv.3
  • CAM WEST DRE MPEG-4/CASv.2
  • CAM WEST DRE MPEG-2/CASv.2
  • CAM WEST DRE MPEG-2/CAS v.1
  • CAM WEST DRE MPEG-2/CASv.1

Для приема сигнала «Триколор ТВ Сибирь» рекомендованы следующие устройства:

Цифровые спутниковые приемники:

  • HD-9300*
  • HD-9303
  • GS-8306
  • GS 8305
  • GS-8304 – снят с производства
  • GS-8302 – снят с производства
  • GS-8300/M/N – снят с производства
  • DRE-4500, DRS-4500
  • GS CI 7101s с модулем CAM-SIBERIA-DRE
  • DRE-5500

Однопрограммные модули условного доступа:

  • CAM EAST DRE MPEG-2/CASv.2
  • CAM EAST DRE MPEG-2/CASv.2

Подключение и настройка оборудования

У оператора «Триколор ТВ» довольно хорошая служба поддержки абонентов и развитая дилерская сеть, поэтому проще всего будет обратиться именно к сертифицированному специалисту по настройке спутникового оборудования.
Если же вы решили разобраться со всеми настройками и установить оборудование самостоятельно, вам необходимо ознакомиться с некоторыми инструкциями.

 1.  Выбор места для антенны

Настройка «Триколор ТВ»

1.	Выбор места для антенны

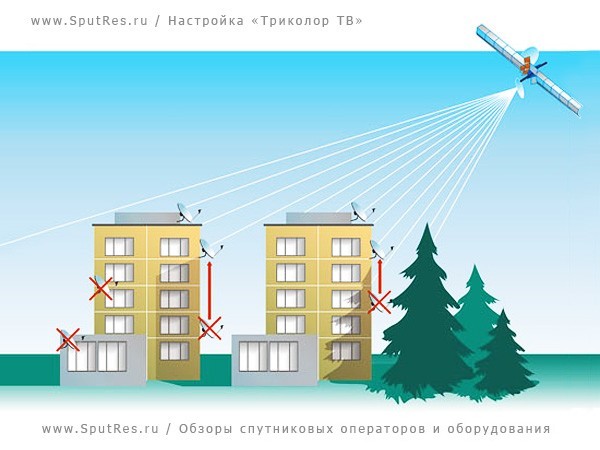

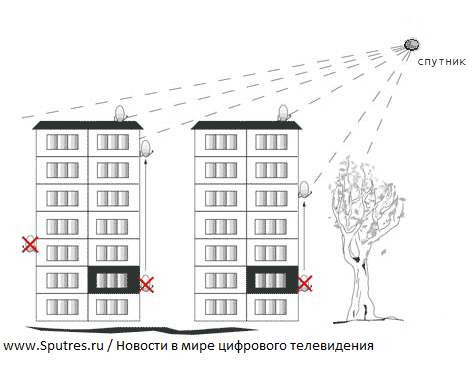

Основное условие для места установки спутниковой антенны – свободное пространство в направлении спутника, то есть на линии соединения антенны и спутника не должно быть никаких деревьев, домов и прочих преград. Антенну будет легче установить, если она будет находиться близко от телевизора, тогда не придется тянуть длинный кабель через весь дом. Также, место для антенны должно быть доступно для её владельца.
Хорошим местом для антенны может служить внешняя часть балкона (лоджии), стена возле окна, крыша дома (если, конечно выполняется условие, описанное выше). Внутри застекленного балкона (лоджии), в незащищенных от воды, снега и льда местах (под скатом крыши, водосливом и т. д.) устанавливать антенну категорически запрещается.

 2.  Сборка антенны

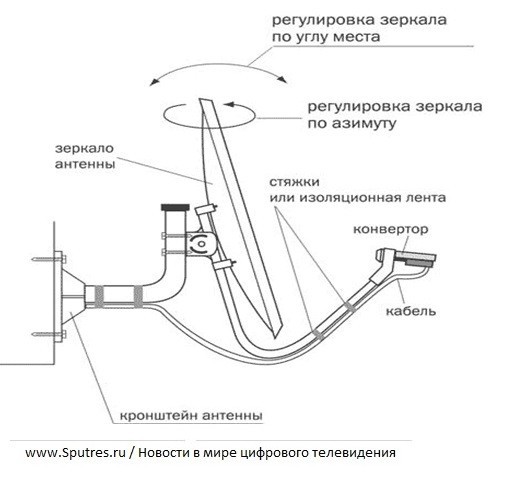

Антенна собирается по прилагаемой к ней инструкции. После того, как собрали антенну, выполните следующие действия:

  1. Прикрепите кронштейн для антенны к стене. Крепежные элементы (анкерные болты, саморезы, гайки и шурупы) вам придется купить отдельно, так как их выбор зависит от того, какая будет ветровая нагрузка и из чего сделана стена.
  2. Конвертер в держателе устанавливайте разъемом вниз таким образом, чтобы вода или снег не попали внутрь него.
  3. F-разъемаПодсоедините кабель к конвертеру с помощью F-разъема. Сначала снимите верхнюю изоляцию кабеля миллиметров на 15, старайтесь не повредить экранирующую оплетку. Её нужно расположить вдоль кабеля, а вдоль самой оплетки аккуратно отверните фольгу. Затем снимите внутренний слой изоляции на 10 мм. Накрутите разъем до упора. Откусите плоскогубцами центральный проводник. Он не должен выступать за разъем больше, чем на 2 мм.
  4. Зафиксируйте кабель с дугой держателя конвертора с помощью пластиковых стяжек или изоляционной ленты.
  5. Обработайте соединение F-разъема по всей длине термоусаживающейся трубкой. Можете вместо трубки использовать изоляционную ленту: на 2 слоя ленты нанесите слой силиконового герметика.
  6. Закрепите антенну на кронштейне. Регулировочные гайки нужно затянуть так, чтобы оставалась возможность с небольшим усилием перемещать антенну по вертикали или по горизонтали.
  7. Закрепите антенну на кронштейне
  8. Закрепите кабель на кронштейне с помощью пластиковых стяжек или изоляционной ленты. Возле антенны необходимо оставить 1 м кабеля про запас. Его также нужно прикрепить к кронштейну.

 3.  Регулировка антенны

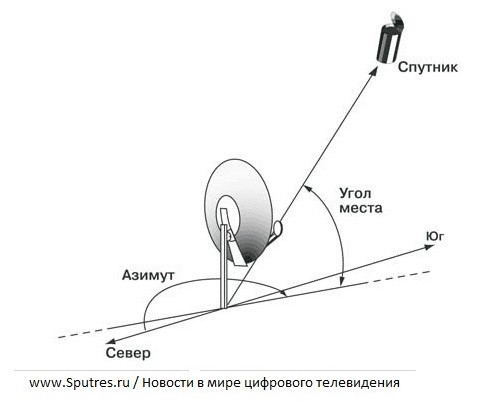

Спутник

Выставьте приблизительный азимут и угол места антенны (ориентируйтесь на значения для ближайшего к вам города). При выставлении азимута можно использовать компас. Угол места точно определить очень сложно, потому что у офсетной антенны угол наклона зависит от её конструкции, а для приема сигнала «Триколор ТВ» можно использовать антенны от различных производителей. Например, антенна производства завода «Супрал» имеет вертикальное положение, соответствующее углу места 26,5Е. Значит, в Москве её можно устанавливать вертикально, в Санкт-Петербурге чуть-чуть наклонить вперед, а в Волгограде наоборот – немного назад.

Подключите кабель от конвертера к приемному цифровому устройству (смотрите инструкцию по эксплуатации ресивера). F-разъем сделайте по методу, описанному выше.
Подсоедините ресивер к телевизору (см. инструкцию) и включите его.

 4.  Настройка телевизора и каналов

В мире спутниковых технологий, обзоры ресиверов, новости, настройка и установка спутникового оборудования

Чтобы добиться устойчивого спутникового сигнала, нужно медленно перемещать зеркало антенны в вертикальной и/или горизонтальной плоскостях вокруг точки, где предположительно находится спутник. Проконтролировать уровень качества сигнала можно с помощью пункта меню «Установка антенны».

В меню ресивера найдите пункт «Уровень принимаемого сигнала». Для этого нужно открыть «Главное меню», нажав кнопку MENU на пульте д/у приемника. Нажимая кнопки со стрелками, найдите пункт «Установки» и нажмите OK. Здесь потребуется ввести пароль – 0000. На экране появится меню, где нужно выбрать «Системные установки» и нажать OK. Далее выбираете «Установка антенны»OK.

В пункте «Спутник» выберите «Eutelsat W4/W7» или «Bonum 1», это зависит от вашего места нахождения.
Внизу экрана вы можете видеть 2 шкалы, которые показывают уровень и качество принимаемого сигнала. Значения этих шкал должны быть не ниже 70% при хорошей настройке. Если же уровень сигнала менее 70%, то проверьте кабельное соединение и проведите настройку своей антенны. Вполне возможно, что антенна не настроена на спутник и не может принять сигналы с него. Попробуйте отрегулировать положение антенны: медленно перемещайте её по сантиметрику, задерживаясь несколько секунд в каждом положении, до того момента, как обе шкалы станут заполнены на 70%.
Отметим, что качество сигнала сильно зависит от погодных условий: плотная облачность, сильный дождь или снег уменьшают уровень сигнала вплоть до нуля. Налипший на антенну снег или наледь также снижают качество приемного сигнала.

После того, как настроили спутниковую антенну, затяните регулировочные гайки, не забывая контролировать уровень сигнала.

Если все же после некоторых усилий настроить антенну самостоятельно не получается, обращайтесь к авторизированному дилеру, который приедет и настроит вам спутниковое телевидение от «Триколор ТВ».
