Многие пользователи спутникового телевидения сталкиваются с проблемой подключения антенного кабеля к блоку питания. Мы попытались решить эту проблему и ниже приводим несколько советов по ее устранению.

Для справки. Блок питания – это вторичный источник электропитания. Он используется для обеспечения узлов ресивера электроэнергией. В большинстве случаев блок питания выполняет и дополнительные функции. Он обеспечивает стабилизацию и защиту питающего напряжения.

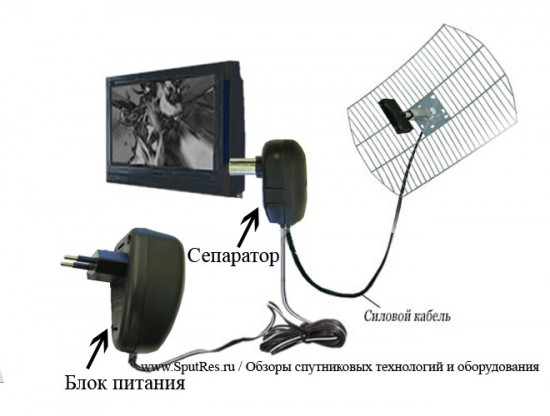

Для того чтобы подключить антенный кабель к блоку питания, необходимо соединить кабель и штекер блока питания активной антенны.

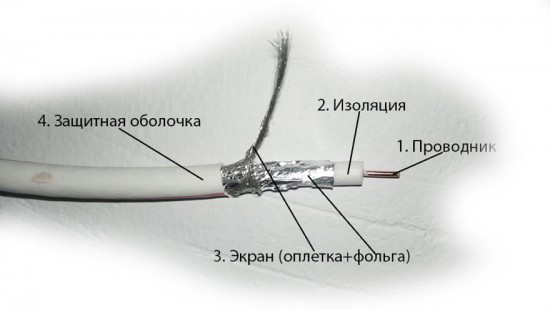

Вначале осуществляем разделку кабеля

 1.  Вначале осуществляем разделку кабеля. Для этого отступаем от его конца на полтора и по кругу удаляем изоляцию с помощью ножа. Старайтесь ни в коем случае не нанести повреждения оплетке кабеля, который находится под изоляцией. Это разные проводки и фольга экрана.

 2.  Снимаем кусок отрезанного внешнего изолятора и сдвигаем волоски экрана и фольгу назад.

 3.  Отступаем от сдвинутого края оплетки на полсантиметра и срезаем вкруговую внутренний слой-изолятор. После этого убираем его.

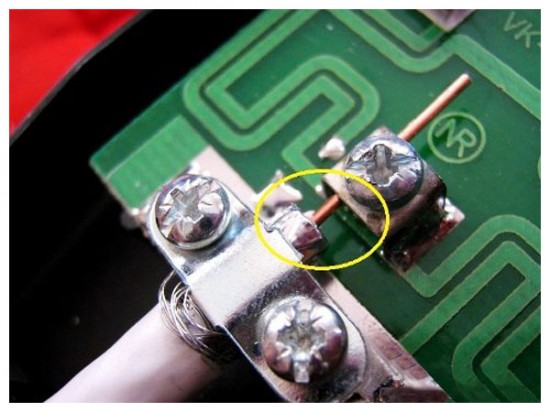

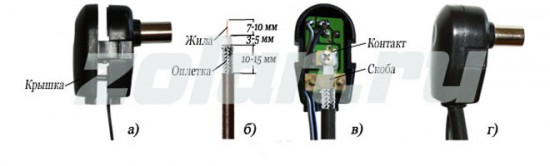

 4.  Берем кабель и помещаем его под хомут штекера блока питания. Все действия выполняем очень аккуратно, следим за тем, чтобы центральная жила была вставлена в фиксатор, а металлическая оплетка и экран соприкасались с залуженной площадкой.

 5.  Зажимаем винты и фиксируем контакты кабеля блока питания.

Как подключить антенный кабель к блоку питания Как подключить антенный кабель к блоку питания
Как подключить антенный кабель к блоку питания

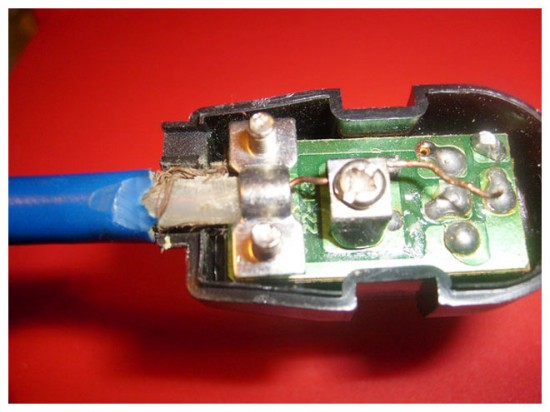

ОБРАТИТЕ ВНИМАНИЕ! Следите затем, чтобы оплетка и основная жила, находящаяся в центре, не были замкнуты. Если это произойдет, то лампочка индикатора не загорится, а если и загорится, то будет очень тусклой. Кроме того, следите за тем, чтобы металлическая оплетка соприкасалась с залуженной площадкой штекера. В противном случае напряжение питания не дойдет по телевизионному кабелю.

При правильном выполнении всех действий вы увидите на экране телевизора все каналы сразу же после сканирования и осуществлении настроек. При отключении блока питания от сети каналы или исчезнут с экрана телевизора, или же ухудшится качество их изображения.

Для справки. Телевизионный кабель используется для соединения антенны с приемником или телевизором. Очень важно выбрать правильный антенный кабель с оптимальным волновым сопротивлением. Это поможет обеспечить максимальную передачу электроэнергии. При выборе кабеля необходимо учесть несколько факторов. Симметричные линии чувствительны к загрязнениям и очень часто теряют сигнал. Коаксиальные подвержены влиянию погоды и отличаются небольшим эксплуатационным сроком. В большинстве случаев используются несимметричные антенные кабели с толстым медным основным проводником. Они оснащены пластмассовым диэлектриком. Оплетка выполняется из медной проволоки. Верхний слой выполнен из полиэтилена или поливинилхлорида. Второй фактор – это диаметр. Отдаем предпочтение максимально толстому кабелю, так как тонкий будет утрачивать определенную часть энергии. Слабый сигнал отразится на качестве изображения.
