Ремонт ресивера Триколор ТВ DRE 5000 сыпется изображение

Ремонт ресивера триколор тв DRE 5000 поломка циканье сыпится рассыпается картинка

Спутниковый ресивер DRE-5000, входящий в состав рекомендованного оборудования «Триколор ТВ», изначально пришел с дефектом. На телеканалах оператора изображение рассыпается на мелкие квадратики. Открытые телеканалы приставка принимает без проблем. Этот дефект связан с двумя неисправностями. Производитель выпустил свыше 7 миллионов ресиверов DRE 5000 и на сегодняшний день этой приставкой пользуется большое количество абонентов «Триколор ТВ». Поэтому проблема очень актуальна. Но не спешите покупать новый приемник или бежать в сервисный центр. Наверняка гарантийный срок вашего ресивера давно истек. За новое оборудование придется выложить приличную сумму, специалисты сервисного центра тоже не будут устранять неисправности бесплатно. Отремонтировать DRE 5000 можно в домашних условиях. Для этого вам понадобится пара новых конденсаторов и обычный паяльник, лучше выбрать устройство потоньше.

Проблема №1

Первая неисправность заключается в электролитическом конденсаторе 47мкф Х 400в, расположенном в блоке питания. По каким-то причинам он оказался вспухшим. У конденсатора такой вид, будто он вот-вот взорвется. Устранить проблему можно только одним способом – с помощью замены.

При наличии грязи ее нужно сразу же убрать, так как если она сгорит, то в плате образуется дыра.

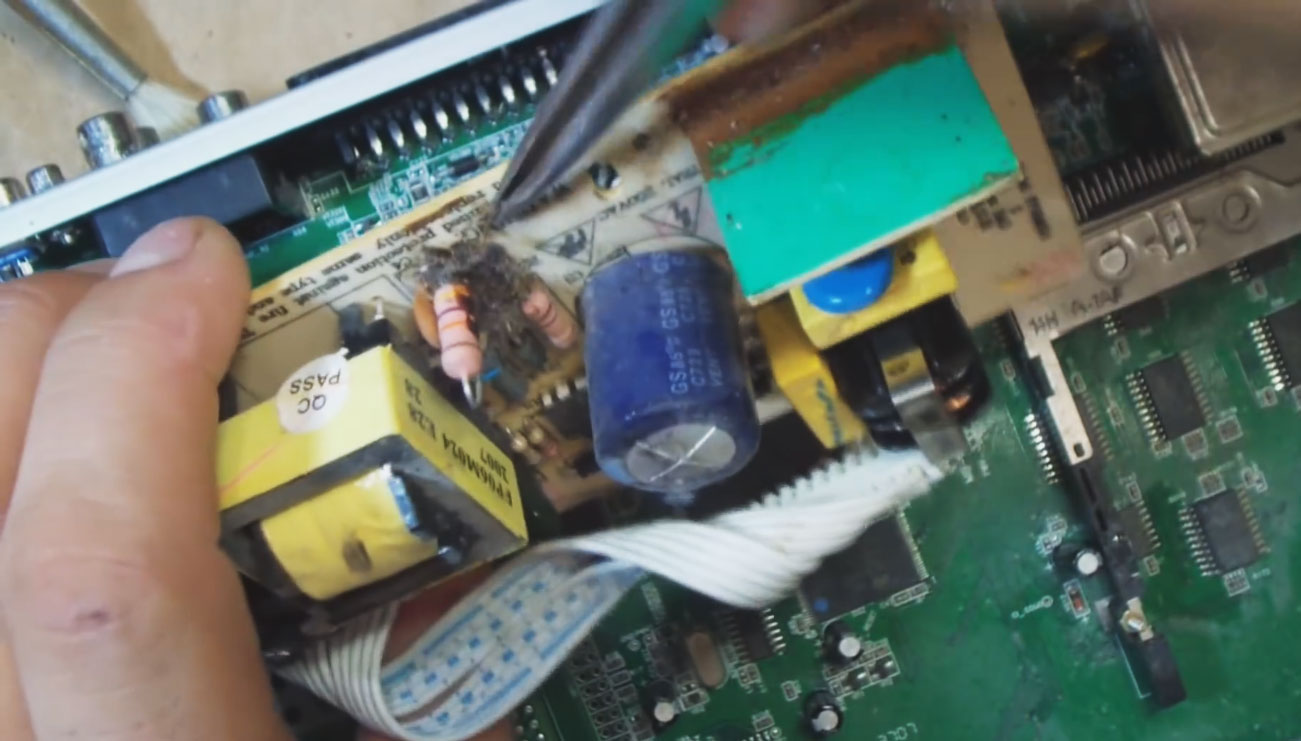

Разбираем блок питания. Для этого выкручиваем болты. При наличии грязи ее нужно сразу же убрать, так как если она сгорит, то в плате образуется дыра. Работоспособность устройства после такого происшествия находится под большим вопросом.

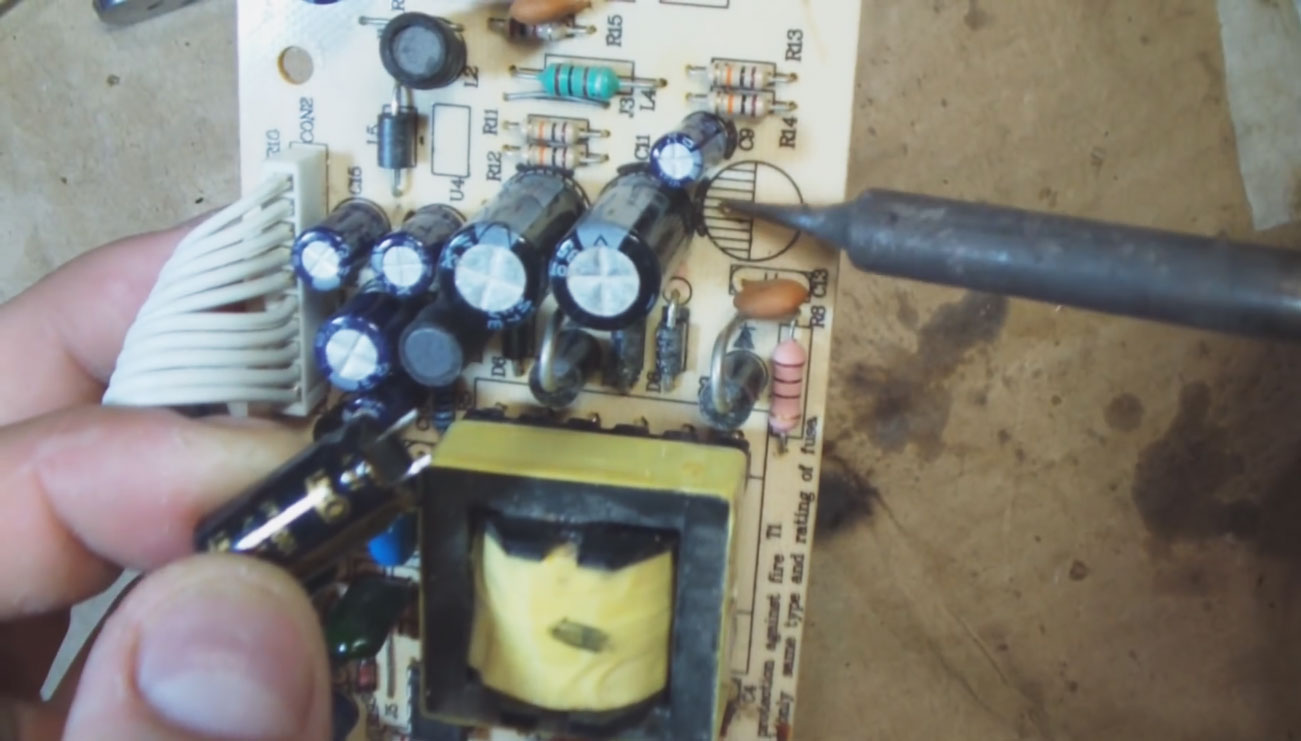

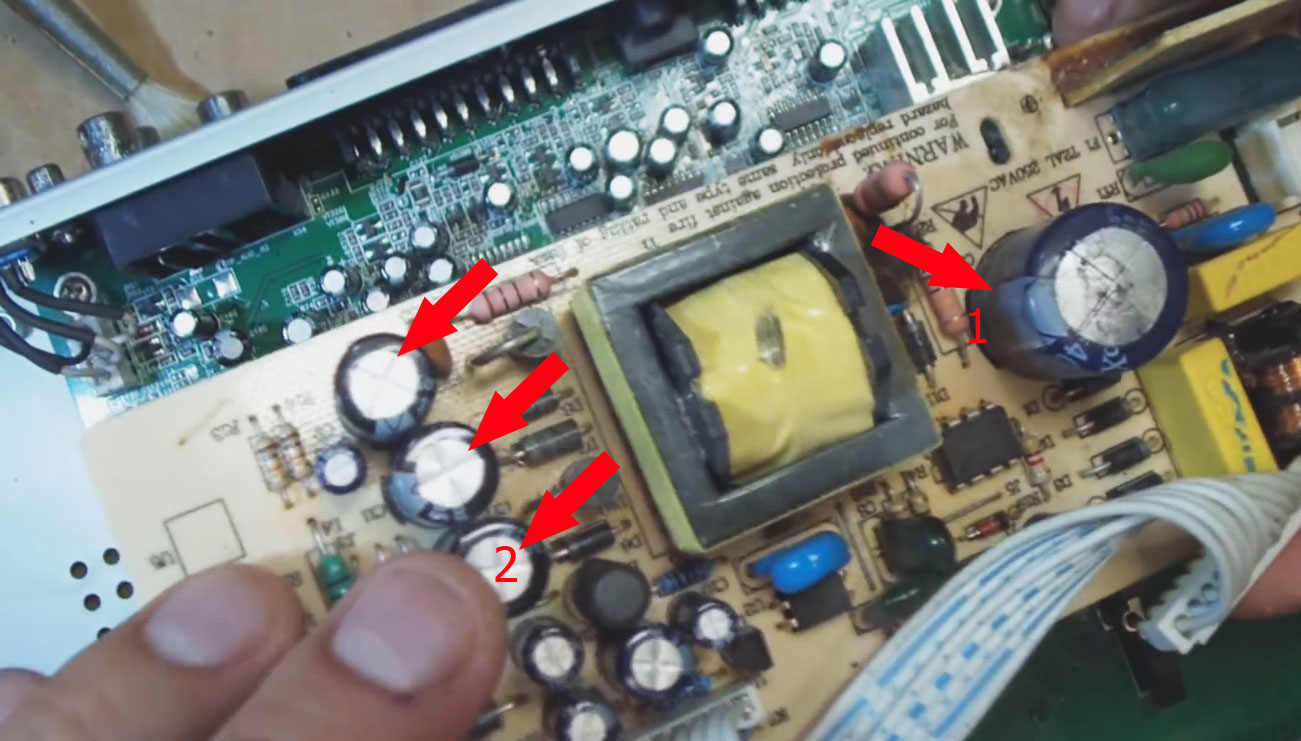

Меняем 4 конденсатора. При рассыпчатости изображения – первый, при гуле в колонках – второй.

Меняем 4 конденсатора. При рассыпчатости изображения – первый, при гуле в колонках – второй.

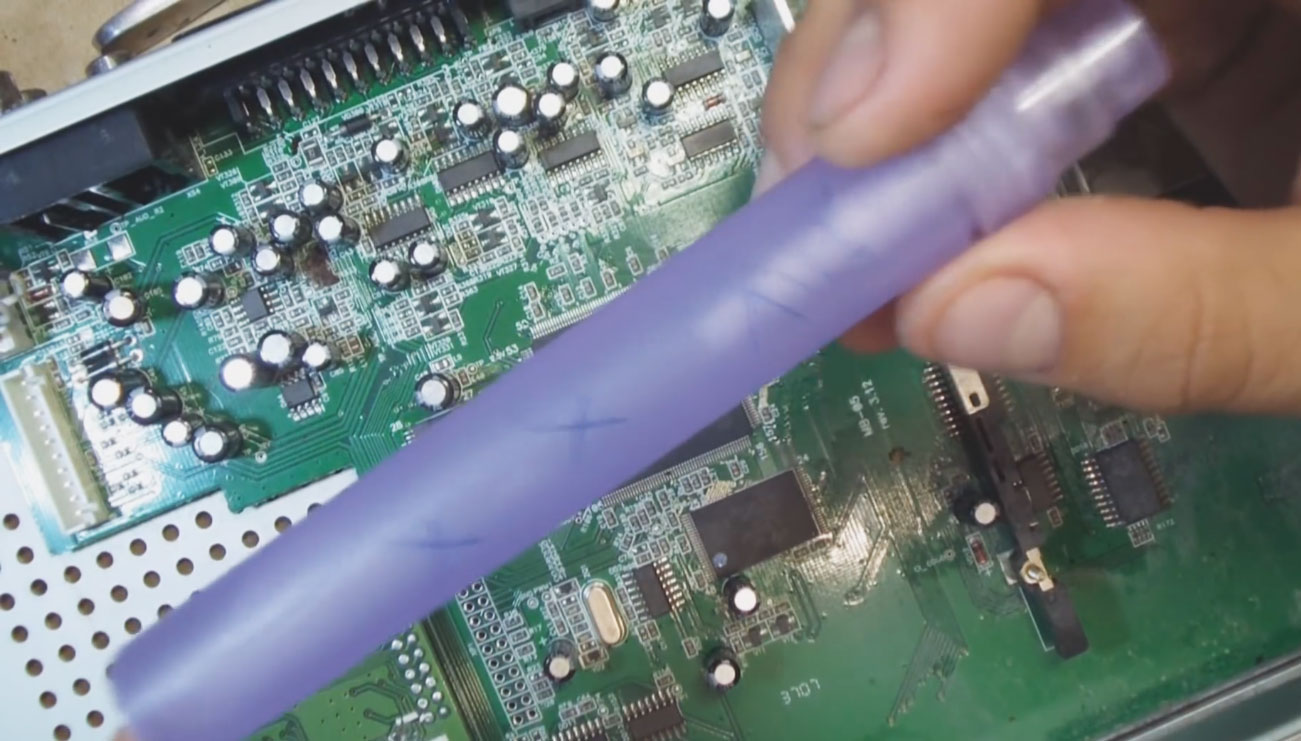

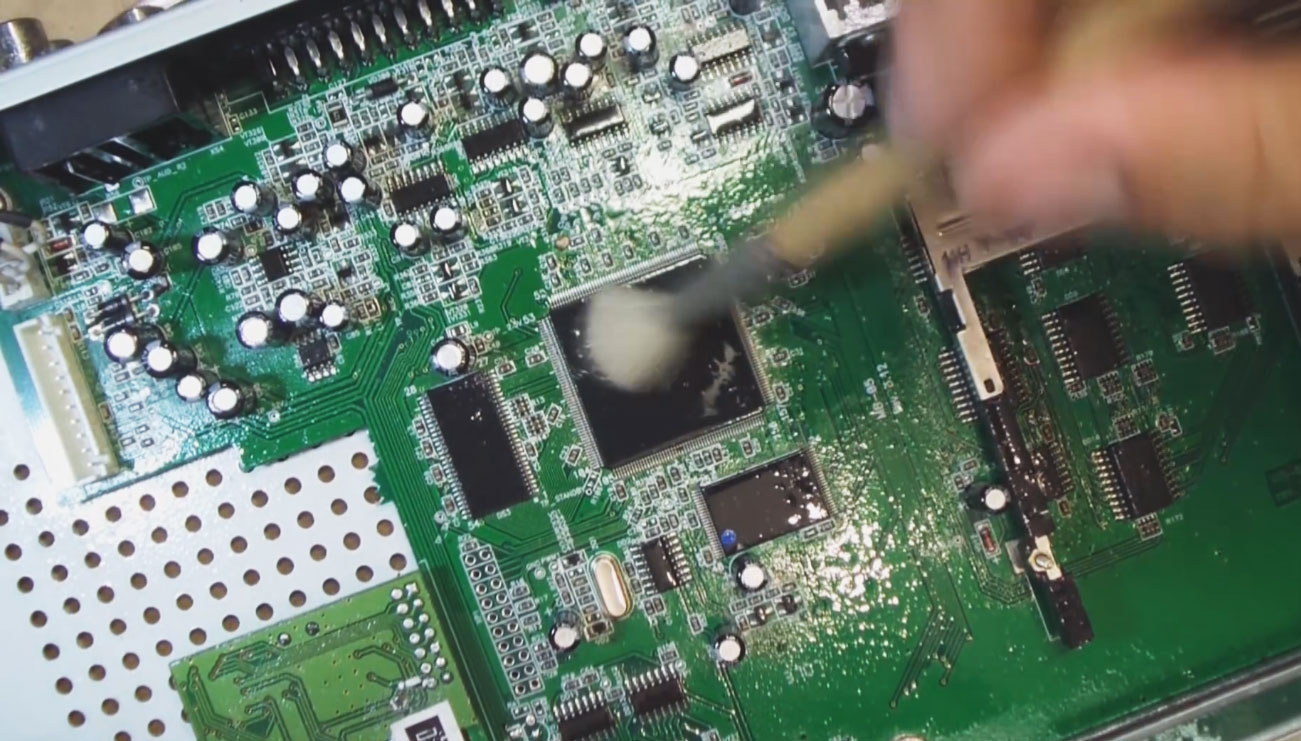

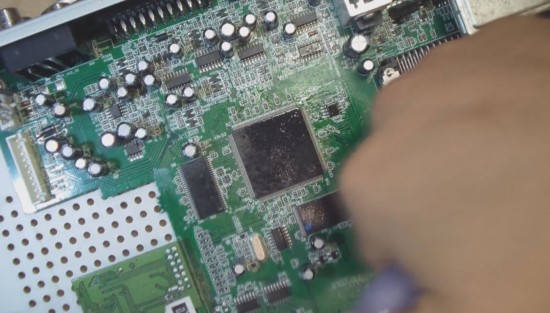

Пыль удаляем с помощью флюксофа, брызгаем его и удаляем кисточкой.

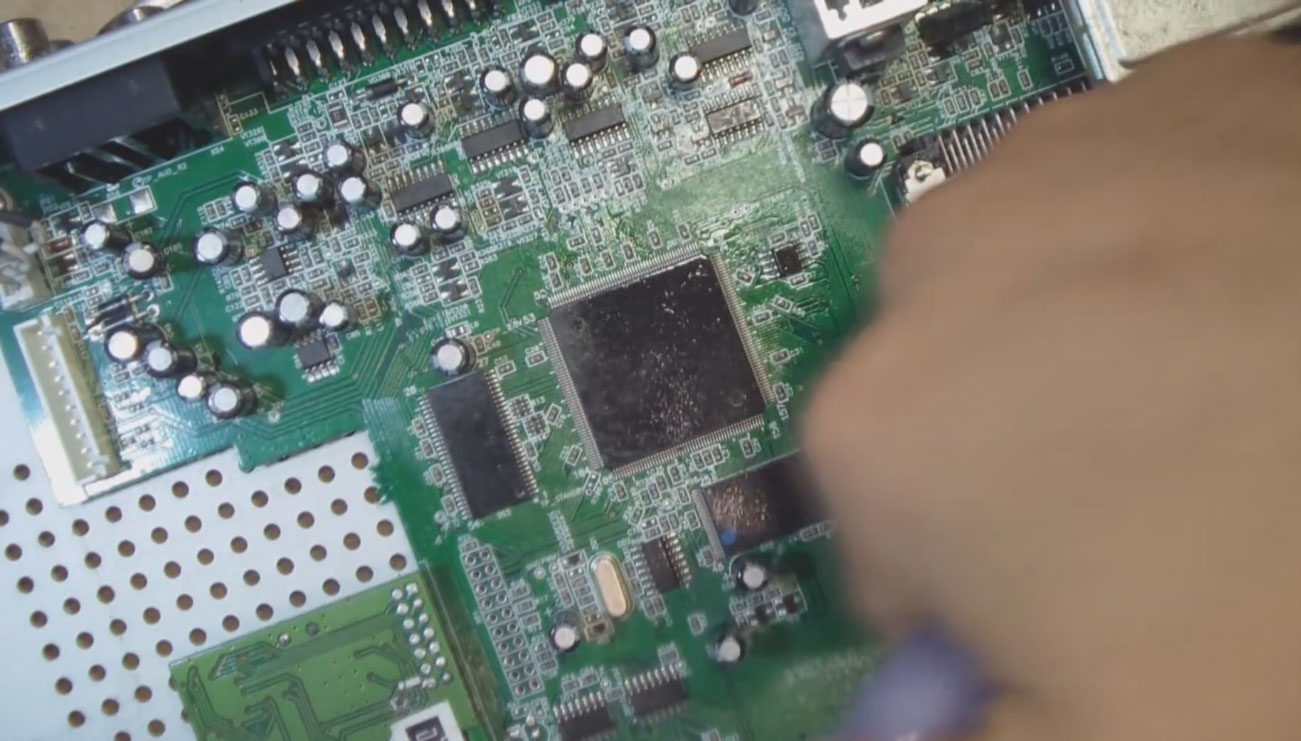

Пыль удаляем с помощью флюксофа, брызгаем его и удаляем кисточкой.

Пыль удаляем с помощью флюксофа, брызгаем его и удаляем кисточкой.

Пыль удаляем с помощью флюксофа, брызгаем его и удаляем кисточкой. Присушиваем площадь с помощью обычного паяльника.

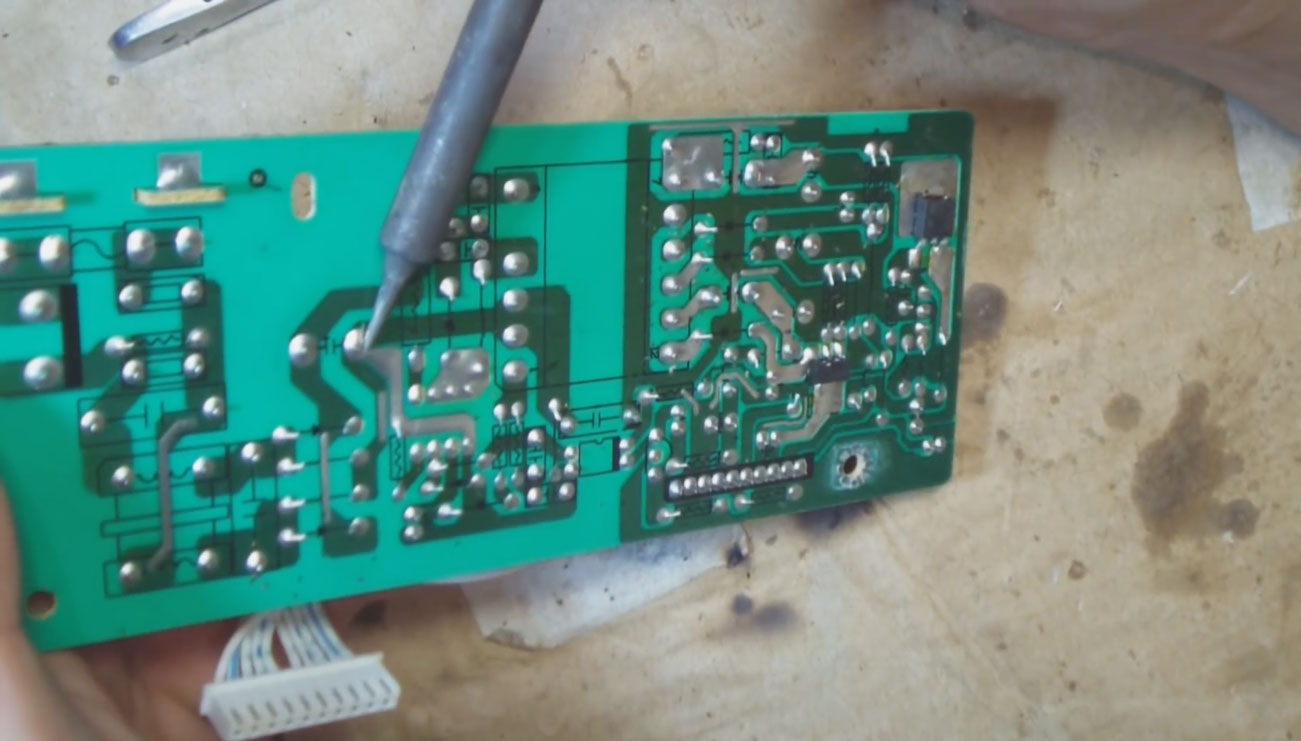

Выпаиваем конденсатор и отправляем его в мусорное ведро

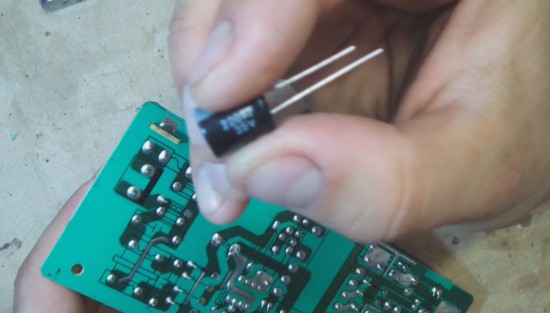

Выпаиваем конденсатор и отправляем его в мусорное ведро. Вместо него ставим конденсатор 400 В, 47 мкФ. Обратите внимание! С меньшим напряжением ставить нельзя, можно только с большим, тогда будет небольшой запас.

Для улучшения качества пайки добавляем флюс и впаиваем следующий конденсатор (на 10 В, 1000 мкФ или более).

ставим на его место устройство на 470 мкФ, 35 В. Фиксируем припоем.

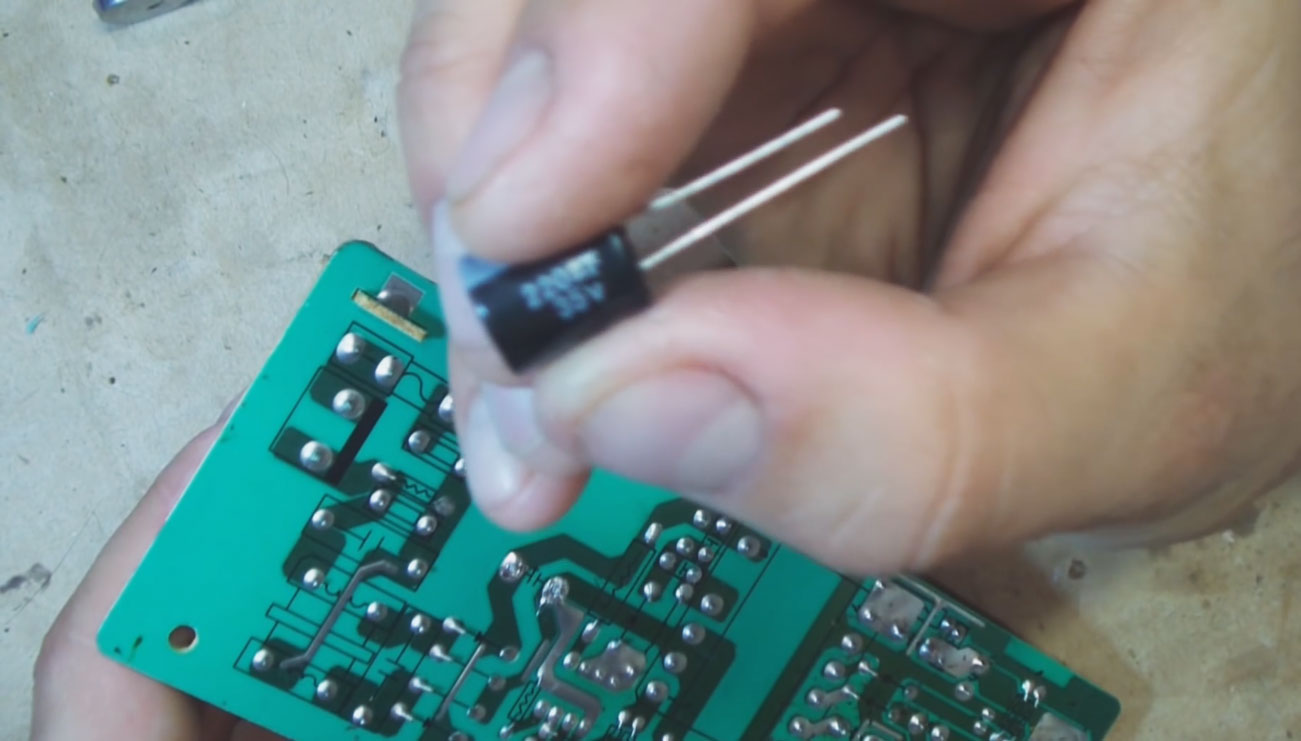

Далее беремся за следующий конденсатор. Выпаиваем его и ставим на его место устройство на 470 мкФ, 35 В. Фиксируем припоем.

Приступаем к следующему конденсатору (от 10В, 1000 мкФ). Припаиваем его

Приступаем к следующему конденсатору (от 10В, 1000 мкФ). Припаиваем его.

Подключаем ресивер к телевизору и сети. Проверяем его работу.

Проблема №2

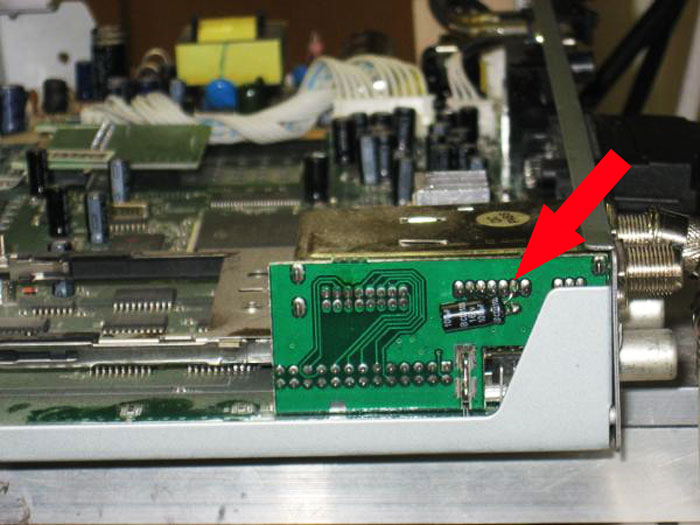

Второй дефект - пульсации в цепи питания 5 вольт DVB-S тюнера - пятая ножка считая от антенного разъёма

Второй дефект заключается в пульсации в цепи питания 5 вольт DVB-S тюнера. Если считать от антенного разъема, то это будет 5- я ножка. От этой цепи питается микросхема STB6000, расположенная внутри тюнера. Рядом с ней имеется место под запайку электролитического конденсатора, но сам конденсатор отсутствует. Либо производитель решил сэкономить, либо сработал тот самый человеческий фактор и разработчики забыли включить его в состав приставки. В демонтаже и подпаивании конденсатора нет никакой необходимости. Лучше установить его навесным способом. Электролитический конденсатор 100мкф Х 16в запаивается на пятую ножку и картинка не рассыпается.

Как видно, диагностировать и устранить проблемы с ресивером «Триколор ТВ» DRE-5000 можно и в домашних условиях. Для этого не нужно обладать техническим образованием и определенными навыками. После такого ремонта вам удастся стабилизировать изображение, проблемы со звуком моментально исчезнут. Шкала не будет прыгать, и вы сможете наслаждаться просмотром любимых телеканалов.
