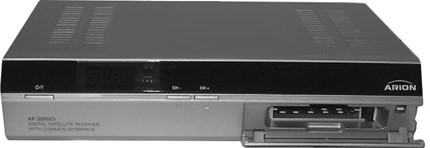

Спутниковый ресивер ARION AF-2000 CICR

Arion AF2000CICR Цифровой спутниковый ресивер с CI и cardreaderом

Основные возможности и особенности спутникового ресивера ARION AF-2000 CICR

Спутниковый ресивер ARION AF-2000 CICR имеет слот Comon Interface и слот Card reader, встроенный эмулятор. Ресивер очень прост в использовании, вместе с тем все необходимые функции присутствуют и легко доступны.  Низкая цена обеспечена прямыми поставками от производителя – Arion Technology Inc., Korea

Имеется дисплей, с возможностью индикации канала и времени, что очень удобно.

Увеличенный диапазон S/R (2-45 Ms/s).

Принимает высокоскоростные потоки. Например, свободно берет пакет Stargate со спутника Экспресс AM2, 80.0°E (11044H (Ku-band луч), SR 44948, FEC 7/8.

Имеет возможность несложного апгрейда через RS-232 на любой альтернативный софт, а также передача данных о спутниках и каналах (DATA) с компьютера на ресивер, а также с ресивера на ресивер. Все это для любителей EMU (все, что на сегодня вообще возможно). В инете много альтернативного софта.

Надежно работает с протоколами DiSEqC1.0-1.2 (переключает головки и антенны) и USALS ( умеет управлять поворотной антенной).

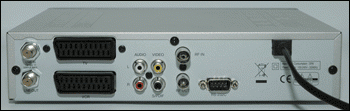

Есть композитный видеовыход через разъемы RCA и выход SPDIF. При прекрасной картинке, которая обеспечивается продуманной схемотехникой, и SPDIF — вполне можно подключать к плазменным панелям и ЖК телевизорам Hi-End. Лучше подключать через SCART TV. Есть SCART VCR для видеомагнитофона и Стерео выход звука.

Есть разъем Loop для подключения другого ресивера, если необходимо независимо от первого ресивера просматривать те же программы, например, в другой комнате.

Удобный 256-цветный графический и многоязычный интерфейс.

Уровней вложенности в Меню — всего три, поэтому в них легко ориентироваться. Дополнительно помогает то, что Меню первого и второго уровня находятся на одной странице — главное Меню горизонтальное и находится снизу экрана , а Меню второго уровня вертикальные и появляются сверху. Главное меню состоит из четырех пунктов — Search (Поиск каналов), Edit (редактирование спутников, каналов и транспондеров), Setup (разнообразные настройки) и Tools (служебные пункты и игрушки). Перемещение производится кнопками «вправо-влево», при этом наверху появляется соответствующее вертикальное меню второго уровня. Продуманная организация меню (редактирование ТВ или Радио, Групп, Имя канала, PID, Параметры, Спутник, Сортировка…

При переключении каналов, а также при нажатии на кнопку «Info» в нижней части экрана появляется «информационное окно» в котором размещена разнообразная информация о канале, текущей и следующей передаче.

Для EPG (Electronic Program Guide, или, проще говоря, гид по ресиверу) имеется специальная функция, которая позволяет перемещаться по каналам, одновременно просматривая программу передач просматриваемого канала. Помимо заголовка текущей передачи, показывается и ее описание. Возможен переход в окно просмотра расписания канала, где можно ознакомиться с дальнейшей программой передач.

В ресивере предусмотрено несколько режимов преобразования между форматами изображения 16:9 и 3:4 — Letter Box (сохранение пропорций и вписывание картинки в экран), Pan and Scan (отрезание не влезающих частей), Combined (компромисс между отрезанием и уменьшением), и Ignore (нарушение пропорций изображения). Эти функции – в основном для телевизоров Hi-End большого размера.

Ресивер собран на микропроцессоре STi 5518 — чип из семейства OMEGA фирмы ST Microelectronics, ПЗУ M29W160DT (3.3V Flash ПЗУ 2Mx8 или 1Мx16 производства ST Microelectronics), ОЗУ Hynix HY57V641620HG (64МБит-SDRAM с организацией 4×1Мx16), тюнер LG DBS ENG SPL TDQG-S001F Производитель — LG Innotek. Тюнер – очень чувствительный, поэтому ресивер может принимать даже слабые каналы.

Все комплектующие ресивера сделаны на корейских заводах, что в итоге дает качественное изображение на телевизорах Hi-End класса. Монтаж аккуратный, с качественной пайкой.

Есть RF-модулятор 21-69 кан., который может быть использован, например, для параллельного просмотра программ в других помещениях

В ресивере имеются две игры: Blockout (Арканоид) и Тетрис.

Блок питания универсальный, импульсный, 90-240V, 50/60Hz.

Ресивер имеет небольшие габариты (260x176x55mm). Стильный дизайн, красивая упаковочная коробка.

Полезные советы покупателю спутниковых ресиверов (тюнеров)

  1. Если есть выбор между обычным ресивером SD (поддерживающим стандартную четкость)  и ресивером HD (поддерживающим высокую четкость) — выбирайте ресивер HD.
    Ресивер HD позволит Вам смотреть не только спутниковые телевизионные каналы в стандартной четкости, но и смотреть телевидение высокой четкости. Кроме этого, данный вид ресиверов позволяет смотреть формат MPEG4. HD — ресиверы целесообразно использовать с ЖК или плазменными панелями для получения более четкой картинки на экране телевизора.
  2. Если есть выбор между ресивером, имеющим карто-приемник, под карты доступа платного телевидения или CAM-интерфейс под модули условного доступа платного телевидения и ресивером не имеющим эти функции — выбирайте первое.
    Если сегодня Вы смотрите открытое телевидение, то возможно завтра перейдете на закрытое — платное.
  3. Если есть выбор между ресивером PVR (с функцией записи) и ресивером без PVR — выбирайте с PVR.
    Иногда удобней смотреть телевидение с записи. Кроме этого есть возможность редактирования записанных теле или радио каналов.
  4. Если есть выбор между ресивером, имеющим встроенный эмулятор и ресивером без эмулятора — выбирайте с эмулятором.
    Эмулятор позволит Вам смотреть некоторые закрытые — платные каналы, бесплатно.
  5. Если есть выбор между ресивером с HDMI выходом и ресивером без него — выбирайте с HDMI.
    HDMI выход, позволит Вам получить более качественную картинку на ЖК или плазменном телевизоре.
  6. Если есть выбор между ресивером с Ethernet разъемом и ресивером без него — выбирайте с Ethernet.
    Этот разъем позволит Вам получить дополнительные возможности при просмотре спутникового телевидения

Как можно использовать Спутниковый ресивер ARION AF-2000 CICR ?

Можно использовать, для просмотра любых спутниковых телевизионных каналов «открытых» или в кодировке со стандартом вещания SD.

Прошивка Arion AF-2000CICR
580.0 KiB
808 Downloads
Прошивка Arion AF-2000CICR
AF-2000CICR_XT-A03.rar
Дата:12.09.2013

Программное обеспечение для ARION AF-2000 CICR

Инсталляция и системные параметры
Ресивер Arion AF-2000CI имеет удобный пользовательский интерфейс настройки

Ресивер Arion AF-2000CI имеет удобный пользовательский интерфейс настройки. При первоначальном включении или после сброса параметров ресивера к заводским установкам запускается пошаговый режим экспресс-инсталляции (Wizard):

Выбор предпочтения языковых параметров:

  • Язык меню (перечень из 10 языков, есть поддержка русского). Названия пунктов меню и системные сообщения в целом корректно переведены на русский язык.
  • Язык аудио (список из 24 языков, включая русский).
  • Язык субтитров (тот же перечень, что и язык аудио).
  • Настройка модулятора (номер канала, стандарт).
  • Выбор спутника. Ресивер отличается самым полным перечнем спутников, имеющимся в предустановленном списке (158 спутников от 180° в.д. до 148° з.д.). Есть возможность расширить перечень (спутники, определяемые пользователем). Еще одна интересная функция: на этом этапе настройки можно выбрать спутники, интересные для данного пользователя (фаворитный список спутников).

Используя меню системных установок, можно подобрать один из подходящих вариантов настройки OSD, управляя параметрами:

  • Система цветности (PAL или NTSC).
  • режим видеовыхода (RGB или CVBS).
  • формат дисплея (4:3 или 16:9).
  • прозрачность OSD и задержка отключения инфо-баннера.
  • Блокировка доступа к меню настройки и организации каналов. Предусмотрено включение возрастного ограничения просмотра программ и управление уровнем этого ограничения.
  • Текущее время. Параметры текущего времени вводятся вручную. Функция автокоррекции часов по спутнику не поддерживается.
  • Моменты включения и отключения ресивера по таймеру. Поддерживается установка только одного таймера без возможности его периодического повтора.

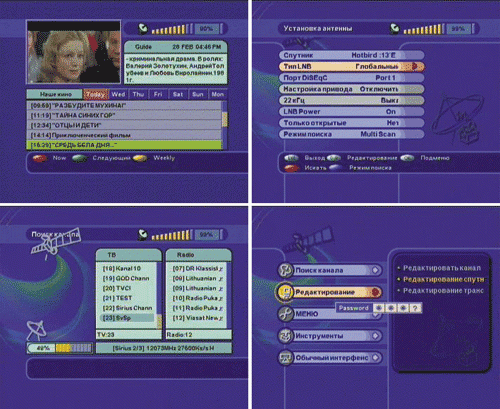

Поиск каналов

Меню настройки поиска имеет простую структуру, позволяющую гибко управлять параметрами антенной системы, режимами сканирования и отбора каналов. Отличительные особенности программного обеспечения:

  • Спутниковый ресивер ARION AF-2000 CICRДля спутников, отнесенных к фаворитному списку, определяются конфигурации антенн. При таком подходе не требуются вспомогательные параметры (номер антенны). Хотя данные предустановленных транспондеров некоторых спутников ошибочны (так, например, для некоторых транспондеров спутников «Ямал 201″, 90° в.д. и Eutelsat W4, 36° в.д. перепутан тип поляризации), они легко могут быть скорректированы встроенным редактором или просто изменены в режиме ручного поиска.
  • Поддерживается работа с фиксированными и моторизованными приемными системами. Коммутация фиксированных антенн может производиться тоновыми переключателями или с использованием DiSEqC свитчей.
  • Для настройки моторизованной антенной системы, управляемой по протоколу DiSEqC 1.2, предусмотрены непрерывный и пошаговый режимы перемещения антенны. Они могут быть использованы при установке программных лимитов и при поиске позиций спутников. Подменю настройки моторизованной системы позволяет указать транспондер, который будет служить «маяком» установки антенны на выбранный спутник. Возможность одновременного использования DiSEqC коммутации и моторизованной системы не предусмотрена.
  • Можно произвести поиск каналов, относящихся к выбранному спутнику, или осуществить сканирование по группе спутников. Режим группового поиска может быть использован для любого из типов конфигурации приемных антенн.
  • Есть возможность предварительного отбора обнаруженных при поиске каналов (фильтр по признаку кодированный/открытый).

Поддерживается режим сетевого поиска, в частности, сетевой поиск каналов, относящихся к пакету «НТВ-Плюс«.

  • В режиме автоматического поиска можно выбрать алгоритм степени подробности сканирования спектра входного сигнала. «Быстрый» автоматический поиск характеризуется достаточно высокой скоростью. Время поиска каналов в этом режиме для спутника Hot Bird 13° в.д. составило около 4.5 минут (обнаружено — 1076 ТВ канал и 384 радиоканала). В режиме «детального» автоматического поиска продолжительность процесса сканирования для того же спутника около 45 минут (обнаружено — 1201 ТВ и 412 радиоканала). На экран выводятся индикаторы качества сигнала и прогресса поиска, а также перечень обнаруженных каналов. Поиск можно прервать. Обнаруженные новые каналы будут автоматически сохранены в общем списке.
  • Поддерживается режим расширенного ручного поиска каналов (поиск по PID). Каналу, найденному в этом режиме, может быть присвоено произвольное название.

Сервисные возможности

Информационные сервисные функции ресивера Arion AF-2000CI

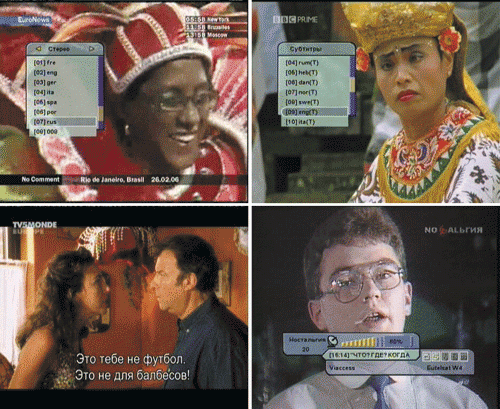

Информационные сервисные функции ресивера Arion AF-2000CI:

  • Расширенный EPG. Корректно отображается информация EPG, в которой используется кириллица. Проверена работоспособность режимов отображения многодневного EPG, передаваемого для программ пакета «НТВ-Плюс«. Возможность отображения информации расширенного EPG ограничивается 16-ю знакоместами для названия передачи и размерами текстового окна для детального описания программы (32 символа * 4 строки), чего, в принципе, вполне достаточно при загрузке EPG пакета «НТВ-Плюс». Резервирование событий (включение таймера) через EPG не поддерживается.
  • OSD телетекст. Встроенный декодер телетекста позволяет выводить на экран телетекст с использованием, в том числе, символов национальных алфавитов. Скорость работы декодера телетекста — средняя.
  • Субтитры. П/о позволяет выбирать тип субтитров, выводимых на экран (DVB или TTX субтитры). Функция корректно работает на различных каналах, трансляции которых сопровождают субтитры, например, TV5 Monde Europe (субтитры на русском языке), BBC Prime (субтитры на иврите) и других. Важная особенность тестируемого аппарата — установка о выборе субтитров на текущем канале не теряется, например, при случайном пропадании питания ресивера. Так что после восстановления электропитания вывод субтитров возобновляется без дополнительной команды пользователя.
  • Выбор альтернативных аудиотреков. Пользователь может выбрать аудиотрек из имеющихся в трансляции и установить индивидуальные параметры аудио для данного канала. Признак наличия нескольких аудиотреков отображается в инфо-баннере.
  • Инфо-баннер. Выводятся справочные данные о канале: название, тип трансляции, присутствие дополнительных сервисов, информация о текущей программе, качество сигнала, название спутника, текущее время.

Сервисные функции режима просмотра каналов:

  • Переключение аудиотрека. Подменю аудио позволяет также установить режим аудиосопровождения «Стерео» или «Моно». Информация о выбранном режиме аудио сохраняется для каждого канала отдельно. Эта функция оказывается полезной при просмотре некоторых программ, транслирующихся со спутников «Экспресс АМ2″, 80° в.д. и «Ямал 201″, 90° в.д.
  • Поддержка приема аудиотрека в формате Dolby Digital. Информация о наличии AC3 аудиотрека отображается в инфо-баннере.

Предусмотрена возможность ручного отключения S/PDIF выхода.

  • Режим «пауза» (стоп-кадр) при просмотре программ.
  • Сортировка списка просмотра. Каналы могут быть отсортированы по принадлежности к спутникам, типу CAS и по алфавиту. Предусмотрена функция быстрого перехода между фаворитными списками с использованием специально выделенной для этого командной кнопки на пульте ДУ.

Сервисные функции управления списками каналов:

  • Редактирование списков спутников, транспондеров, каналов. Канал может быть перемещен, заблокирован или удален. При переименовании канала могут использоваться только символы латиницы. Для перемещения канала в пределах выбранного списка не требуется дополнительно входить в режим редактирования. Эта функция доступна непосредственно в режиме просмотра.
  • Создание фаворитных групп каналов. Пользователь располагает возможностью формировать до двадцати групп фаворитных списков телевизионных и радиоканалов. Просмотр каналов, относящихся к одному фаворитному списку, осуществляется как при последовательном переходе между каналами, так и при переключении через список. При создании фаворитных списков возможна ситуация дублирования их названий. П/о не анализирует название, а просто создает дополнительный список с другим номером.

Дополнительные сервисные функции:

  • Встроенные игры Tetris и Block Out.
  • Звуковой индикатор приема команды ДУ и относительного качества настройки на спутник.

Условный доступ

П/о тестируемого ресивера позволяет определять тип системы условного доступа, которая используется при трансляции выбранного канала, и отображать эту информацию в инфо-баннере. Хотя встроенного декодера CAS ресивер Arion AF-2000CI не имеет, он может быть использован для просмотра платных каналов за счет применения внешних CAM.
Для тестирования работы системы условного доступа ресивера Arion AF-2000CI проверялась возможность просмотра кодированных каналов c использованием оригинальных смарт-карт «НТВ-Плюс» (Eutelsat W4, 36° в.д.) и Red Light/InX World TV (Hot Bird, 13° в.д.). Перечень CAM определялся имеющимися в нашем распоряжении образцами. Для тех CAM, которые не могли быть использованы для просмотра каналов (в связи с отсутствием на момент тестирования официальных смарт-карт с нужным типом CAS), проверялась только стадия инициализации после сброса. Результаты тестирования приведены в таблице 2. Терминал достаточно стабильно работает и с двумя одновременно установленными CAM. В процессе тестирования практически не наблюдалось сбоев в работе с двумя установленными модулями различных типов (Viaccess CAM и один из универсальных CAM).

Отдельно проверялись функции CI интерфейса по методике диагностики совместимости с SCM Demonstration World CAM. Этот CAM был предоставлен нам фирмой SCM Microsystems. Подробное описание этой диагностики было опубликовано в «Теле-Спутнике» №11 за 2004 год. Результаты тестирования представлены в таблице 3. Практически все основные тесты совместимости CI интерфейса ресивера Arion AF-2000CI дали положительный результат.
